Jak spawanie poprawia integralność strukturalną w produkcji aluminium i stali

Integralność strukturalna to po prostu pewność, że konstrukcja jest spójna i nie „rozsypie się” pod obciążeniem. W przemyśle, gdzie często używa się aluminium i stali (budownictwo, motoryzacja, lotnictwo), spawanie jest jedną z głównych metod, które pozwalają tę spójność utrzymać. Dobrze wykonana spoina działa jak mocny „łącznik”, który przenosi siły między elementami przez wiele lat.

Na czym polegają najczęstsze problemy strukturalne w aluminium i stali?

Aluminium i stal mają inne właściwości, więc też problemy przy łączeniu są różne.

W przypadku aluminium zaletą jest niska masa i bardzo dobre przewodzenie ciepła, ale podczas spawania to potrafi przeszkadzać. Aluminium (i część jego stopów) bywa podatne na:

• - porowatość (pęcherzyki gazu w spoinie),

• - pękanie na gorąco,

• - odkształcenia cienkich elementów.

Ciepło szybko „ucieka” po materiale, więc trudniej utrzymać stabilne jeziorko spawalnicze. Do tego dochodzi warstwa tlenku glinu (Al₂O₃) na powierzchni aluminium: topi się dopiero około 2050°C, a samo aluminium już przy 660°C. Ta duża różnica potrafi powodować wady typu wtrącenia i brak przetopu. Aluminium ma też spory skurcz przy krzepnięciu, co zwiększa naprężenia i ryzyko odkształceń.

Stal jest zwykle twardsza i bardziej odporna mechanicznie, ale tu też są trudności. Przy spawaniu stali austenitycznych i niklowych (o słabym przewodzeniu ciepła) łatwiej o przegrzewanie i rozrost ziarna, więc trzeba pilnować temperatury jeziorka. Gdy strefa nagrzana przekracza ok. 600°C, mogą pojawiać się odkształcenia plastyczne, mikropęknięcia i spadek odporności zmęczeniowej przez naprężenia wewnętrzne.

W obu metalach spotyka się podobne wady:

• - odkształcenia,

• - pęknięcia,

• - porowatość,

• - brak pełnego przetopu,

• - wtrącenia żużla.

Dlaczego spoiny są kluczowe dla wytrzymałości konstrukcji?

Spoina to miejsce, gdzie elementy stają się jedną całością. Jeśli spoina jest słaba, cała konstrukcja zwykle „pęka” właśnie tam. Bardzo ważny jest pełny przetop, czyli całkowite stopienie i połączenie krawędzi. Złącza z częściowym przetopem mają dużo niższą wytrzymałość - w praktyce potrafi to być prawie dwa razy mniej niż przy pełnym przetopie.

Dobra spoina:

• - przenosi obciążenia bez tworzenia „wąskich gardeł”,

• - dobrze znosi wibracje i zmęczenie materiału,

• - umożliwia budowę kształtów, których nie da się łatwo zrobić innymi metodami łączenia.

Typowe wyzwania podczas spawania aluminium i stali

Żeby spawać dobrze, trzeba rozumieć materiał. Aluminium i stal zachowują się inaczej pod wpływem ciepła, tlenu i naprężeń.

Wysoka przewodność cieplna i niska masa właściwa aluminium

Aluminium jest lekkie (około 3 razy lżejsze od stali), co jest świetne np. w motoryzacji i lotnictwie. Problemem przy spawaniu jest jego wysoka przewodność cieplna.

Aluminium oddaje ciepło ponad trzy razy szybciej niż stal, więc energia z łuku rozchodzi się po detalu, zanim jeziorko osiągnie właściwą temperaturę. Skutek:

• - trudniej o dobry przetop,

• - łatwiej o przegrzanie okolicy spoiny,

• - cienkie elementy szybciej się falują lub przepalają.

Często trzeba użyć większego prądu niż przy stali. Pomagają też techniki impulsowe, bo ułatwiają kontrolę ilości ciepła.

Twardość i podatność stali na odkształcenia

W przypadku stali problemy zależą od gatunku. Stale austenityczne i niklowe słabo przewodzą ciepło, więc łatwo je przegrzać i pogorszyć strukturę (rozrost ziarna). Zbyt wolne spawanie może doprowadzić do przegrzania, a zbyt wysoka temperatura jeziorka sprzyja mieszaniu i wciąganiu żużla, co osłabia spoinę.

Stal potrafi też mocno „pracować” przy stygnięciu. Skurcz strefy nagrzanej (powyżej ok. 600°C) może powodować:

• - odkształcenia plastyczne,

• - mikropęknięcia,

• - gorszą wytrzymałość zmęczeniową.

Stale kriogeniczne (np. do instalacji LNG) mogą się magnesować, co rozstraja łuk i czasem wymusza spawanie prądem zmiennym.

Powstawanie wad spawalniczych: pęknięcia, porowatości, skurcz i odkształcenia spoin

Najczęstsze wady i ich źródła:

Pęknięcia
W aluminium częste są pęknięcia na gorąco z powodu skurczu po zestaleniu. Stopy 2xxx i 7xxx są bardziej wrażliwe, zwłaszcza przy źle dobranym spoiwie. W stali mikropęknięcia mogą powstawać od naprężeń podczas przetopu.

Porowatości
Szczególnie problematyczne w aluminium. Ciekłe aluminium rozpuszcza wodór, a stałe już prawie nie. Wodór nie zdąży uciec i tworzy pory. Źródła wodoru to m.in. wilgoć w strefie łuku, wilgoć związana z tlenkiem glinu oraz słaba osłona gazowa. Przy stali aluminizowanej porowatość może się pojawić, jeśli nie usunie się warstwy aluminium w strefie spoiny.

Skurcz i odkształcenia
Aluminium ma około dwa razy większą rozszerzalność liniową niż stal, a do tego duży skurcz przy krzepnięciu. W praktyce oznacza to większe ryzyko falowania, „ściągania” elementów i powstawania naprężeń.

Znaczenie przygotowania powierzchni i doboru materiałów dodatkowych

Dobry spaw zaczyna się przed spawaniem: od przygotowania powierzchni i właściwego drutu/elektrody. Te dwa kroki często decydują, czy spoina będzie mocna i bez wad.

Dlaczego warstwa tlenku glinu utrudnia spawanie aluminium?

Tlenek glinu (Al₂O₃) chroni aluminium przed korozją, ale utrudnia spawanie. Powód jest prosty: aluminium topi się przy ok. 660°C, a tlenek dopiero przy ok. 2050°C. Tlenek tworzy twardą warstwę, która blokuje stapianie krawędzi. Może też zostać wciągnięty do spoiny i dawać:

• - wtrącenia,

• - brak stopienia,

• - brak penetracji.

Dodatkowo tlenek łatwo „zbiera” wilgoć, a to zwiększa ilość wodoru i ryzyko porów. Pomaga czyszczenie mechaniczne/chemiczne albo „czyszczenie łukiem” w TIG AC.

Jak fazowanie i oczyszczanie wpływa na trwałość spoiny?

Czyszczenie i odtłuszczanie usuwa oleje, farby, brud i wilgoć. Nawet małe ilości zanieczyszczeń mogą robić pory i osłabiać przetop. Do odtłuszczania używa się np. acetonu, benzyny ekstrakcyjnej lub IPA.

Dla aluminium ważne jest też usunięcie tlenku glinu, np. szczotką ze stali nierdzewnej używaną tylko do aluminium. Powierzchnia szybko ponownie się utlenia, więc najlepiej czyścić tuż przed spawaniem.

Przy stali aluminizowanej trzeba usunąć warstwę aluminium w miejscu spoiny (np. szlifem), inaczej pojawią się pory i brak przetopu.

Fazowanie krawędzi przygotowuje rowek pod spoinę. Daje miejsce na materiał spoiny i ułatwia pełny przetop. Aluminium często wymaga większego przygotowania rowka niż stal.

Dobór drutu lub elektrody do rodzaju stopu aluminium lub gatunku stali

Dobór spoiwa wpływa na wytrzymałość, pękanie i odporność na korozję.

Dla aluminium najczęściej spotkasz:

• - AlSi5 (ER4043) - ok. 5% krzemu, lepsza płynność i mniejsze ryzyko pęknięć na gorąco; często do stopów 6xxx i odlewów. Po anodowaniu spoina bywa ciemniejsza.

• - AlMg5 (ER5356) - ok. 5% magnezu, zwykle większa wytrzymałość i lepsza odporność na korozję (np. środowisko morskie); do stopów 5xxx. Może robić więcej czarnego nalotu przy MIG.

Dla stali dobór zależy od rodzaju:

• Stale austenityczne - TIG, MIG, MAG, czasem drut proszkowy na podkładce ceramicznej lub elektroda otulona.

• Stale niklowe - często elektroda zasadowa na AC albo TIG.

• Stale kriogeniczne (np. 9% Ni) - specjalne elektrody/druty niklowe; trzeba pamiętać, że stop niklu może topić się ok. 100°C niżej niż materiał rodzimy.

• Stal aluminizowana - w praktyce używa się też drutów nierdzewnych serii 400 (np. A1490), żeby uzyskać spoinę odporną na korozję.

Metody spawania stosowane do rozwiązywania problemów konstrukcyjnych

Nie ma jednej metody dobrej do wszystkiego. Wybór technologii zależy od grubości elementu, wymagań jakościowych i tego, jak bardzo trzeba ograniczać odkształcenia.

Spawanie MIG/MAG: zalety przy łączeniu konstrukcji aluminiowych i stalowych

MIG i MAG są popularne, bo są szybkie i wydajne.

Dla aluminium stosuje się MIG w osłonie gazu obojętnego (zwykle argon). Sprawdza się głównie przy grubszych elementach (od ok. 3 mm) i w produkcji seryjnej. Dużym plusem jest tempo i automatyczne podawanie drutu. W praktyce często stosuje się:

• MIG puls i podwójny puls - łatwiejsza kontrola ciepła i mniejsze ryzyko przegrzania cienkiej blachy,

• specjalne wyposażenie (prowadnica teflonowa, rolki U, krótki uchwyt lub spool gun),

• technikę „pchającą” palnika dla lepszej osłony gazowej.

Dla stali często używa się MAG (gazy aktywne: CO₂ lub mieszanki Ar+CO₂). To standard w dużych konstrukcjach stalowych.

Warto też znać CMT (Cold Metal Transfer), czyli odmianę MIG/MAG z bardzo małym dopływem ciepła. Daje mało odprysków i małe odkształcenia. Nadaje się do bardzo cienkiego aluminium, a także do łączenia aluminium ze stalą, bo ogranicza problemy z fazami międzymetalicznymi.

Spawanie TIG: precyzja i odporność spoiny

TIG (elektroda wolframowa, gaz obojętny) jest ceniony za jakość i wygląd spoin. Daje czyste ściegi, mało porów i dobrą kontrolę jeziorka, więc sprawdza się przy cienkich elementach, rurach cienkościennych i detalach.

Do aluminium w TIG zwykle potrzebny jest prąd przemienny (AC), bo pomaga rozbić warstwę tlenku (tzw. efekt czyszczący). TIG jest wolniejszy i wymaga większej wprawy (jedna ręka prowadzi uchwyt, druga podaje spoiwo), ale daje bardzo dobrą jakość. W energetyce przetopy TIG potrafią być odporne na mikropęknięcia i nie wymagają wycinania.

Spawanie laserowe i wiązką elektronów: redukcja odkształceń i precyzyjne łączenie

Gdy liczy się minimalna strefa wpływu ciepła i małe odkształcenia, stosuje się metody wysokoenergetyczne:

• Spawanie laserowe - wąskie, głębokie spoiny, mało ciepła w okolicy, więc mniejsze naprężenia i odkształcenia. W aluminium potrzebne jest bardzo dobre przygotowanie, bo materiał mocno odbija światło lasera.

• Spawanie wiązką elektronów - wykonywane w próżni, daje bardzo wąską spoinę i bardzo małą strefę wpływu ciepła. Stosowane głównie w lotnictwie i przy częściach o najwyższych wymaganiach.

Inne techniki: zgrzewanie oporowe i ich zastosowania

Poza metodami łukowymi używa się też innych rozwiązań:

• Zgrzewanie oporowe - docisk + prąd, popularne w motoryzacji (zgrzewanie punktowe). Aluminium też da się zgrzewać, ale zwykle potrzeba większych prądów niż dla stali.

• FSW (spawanie tarciowe z przemieszaniem) - łączenie w stanie stałym, bez topienia. Daje spoiny bez porów i bez pęknięć na gorąco. Dobre do długich spoin w aluminium; bywa też stosowane do łączenia aluminium ze stalą.

• Spawanie eksplozyjne - kontrolowana eksplozja łączy metale w stanie stałym; używane m.in. do płyt bimetalicznych.

• Lutospawanie (MIG brazing) - drut o niższej temperaturze topnienia, mniejsze odkształcenia; przydatne np. w naprawach cienkich elementów aluminiowych.

• Spawanie gazowe i MMA aluminium - dziś raczej awaryjnie; częściej do napraw, gdy nie ma innych opcji.

Porównanie: spawanie aluminium a spawanie stali w kontekście rozwiązywania problemów konstrukcyjnych

Spawanie obu metali wygląda podobnie „z zewnątrz”, ale w praktyce wymaga innych ustawień, przygotowania i podejścia.

Cechy i zachowanie aluminium podczas spawania

Aluminium wymaga uważnej pracy, bo:

• - Topi się nisko (ok. 660°C) i szybko przechodzi w stan ciekły.

• - Ma warstwę Al₂O₃ topiącą się ok. 2050°C, co utrudnia stapianie.

• - Szybko odprowadza ciepło, więc trudniej utrzymać stabilne jeziorko.

• - Łatwo łapie wodór i robi pory.

• - Nie zmienia koloru przy nagrzewaniu, więc trudniej ocenić temperaturę wzrokiem.

• - Ma dużą rozszerzalność i skurcz, więc odkształcenia są częste.

• - Ziarno w spoinie może robić się grubsze, bo aluminium nie przechodzi przemian fazowych jak niektóre stale.

Specyficzne wyzwania spawania konstrukcji stalowych

W stali często spotyka się:

• - Wyższą temperaturę topnienia (ok. 1400-1500°C).

• - Dużo gatunków i różne wymagania (węglowe, nierdzewne, austenityczne, niklowe itd.).

• - Ryzyko przegrzania i rozrostu ziarna w stalach o słabym przewodzeniu ciepła.

• - Magnesowanie stali kriogenicznych i problemy ze stabilnością łuku.

• - Naprężenia cieplne, mikropęknięcia i spadek odporności zmęczeniowej.

• - Problemy przy stali aluminizowanej, jeśli nie usunie się warstwy aluminium (pory, brak przetopu).

• - Ryzyko przy łączeniu stali o bardzo różnej zawartości węgla (często niezalecane w spawaniu termicznym).

Różnice w technikach i parametrach spawania obu metali

Jak spawanie minimalizuje ryzyko defektów i awarii konstrukcyjnych

Dobrze zaplanowane i wykonane spawanie zmniejsza ryzyko wad, które później prowadzą do pęknięć, przecieków albo awarii całej konstrukcji.

Redukcja naprężeń i odkształceń dzięki odpowiedniemu doborowi technologii

Odkształcenia i naprężenia powstają, bo metal się nagrzewa i kurczy. Żeby je ograniczyć, dobiera się metodę i ustawienia tak, by wprowadzić możliwie mało ciepła:

• - MIG puls, TIG z szybszym prowadzeniem łuku - mniejsze przegrzewanie,

• - podgrzewanie wstępne grubego aluminium (ok. 100-150°C) - łatwiejszy przetop i mniejsze ryzyko pęknięć,

• - spawanie etapami i symetrycznie - równiej rozkłada naprężenia,

• - mocowania, ściski, podkładki miedziane - ograniczają „ściąganie”,

• - spokojne, równe chłodzenie aluminium - bez gwałtownego schładzania,

• - FSW - praktycznie eliminuje wpływ ciepła jak w typowym spawaniu łukowym.

Zapobieganie powstawaniu pęknięć i porów w spawach

Najlepiej działa podejście „krok po kroku”:

• - Czystość - odtłuszczanie i usuwanie tlenku w aluminium, usuwanie zanieczyszczeń w stali; suche przechowywanie drutów i elektrod.

• - Właściwe spoiwo - np. AlSi5 często lepiej chroni przed pęknięciami na gorąco.

• - Dobre ustawienia - prąd, napięcie, prędkość, puls; zbyt wolno = przegrzanie, zbyt szybko = słaby ścieg i ryzyko pęknięć.

• - Poprawna osłona gazowa - odpowiedni gaz i przepływ, bez zawirowań i „przeciągów” przy łuku.

Wpływ kontroli jakości na wytrzymałość strukturalną

Kontrola jakości to sposób na wychwycenie błędów, zanim część trafi do pracy w terenie.

• Oględziny - pęknięcia na powierzchni, pory, nierówności, odkształcenia.

• Badania NDT (gdy wada może być w środku):

  • RT (radiografia) - pory, wtrącenia, pęknięcia,

  • UT (ultradźwięki) - pęknięcia i brak przetopu,

  • PT i MT - pęknięcia powierzchniowe (MT tylko dla materiałów ferromagnetycznych, czyli np. stali).

Duże znaczenie mają też normy i certyfikacja spawaczy oraz procedur, bo podnoszą powtarzalność jakości, szczególnie w produkcji seryjnej.

Jak spawanie wpływa na żywotność i bezpieczeństwo konstrukcji przemysłowych

W przemyśle jakość spoin często decyduje o tym, czy konstrukcja wytrzyma lata pracy bez awarii. To ma bezpośredni wpływ na bezpieczeństwo ludzi, sprzętu i środowiska.

Zapobieganie awariom i zwiększanie odporności na zmęczenie materiału

Spoiny bez wad ograniczają miejsca, w których mogą zaczynać się pęknięcia zmęczeniowe. Dobre techniki i poprawnie dobrane spoiwo pomagają też lepiej znosić obciążenia cykliczne (wibracje, zmienne siły). W zakładach oferujących kompleksową obróbkę metali, takich jak BudExpert, spawanie MIG/MAG/TIG wykonywane jest z zachowaniem najwyższych standardów jakości. Przykładowo, przetopy TIG w energetyce mogą dobrze znosić naprężenia bez mikropęknięć, co wydłuża czas pracy elementu.

Znaczenie certyfikacji i norm dla jakości spawanych wyrobów

W branżach o wysokim ryzyku (lotnictwo, chemia, zbiorniki ciśnieniowe, energetyka) praca według norm i z udziałem osób z uprawnieniami jest standardem. Certyfikacja pomaga utrzymać:

• - stałą jakość spoin,

• - mniejsze ryzyko wad,

• - lepszą kontrolę procesu i dokumentację.

Praktyczne wskazówki dla producentów: jak zoptymalizować proces spawania w produkcji aluminium i stali

Ulepszanie procesu spawania to połączenie sprzętu, procedur i ludzi. Dla producenta oznacza to mniej poprawek, mniej braków i stabilniejszą jakość.

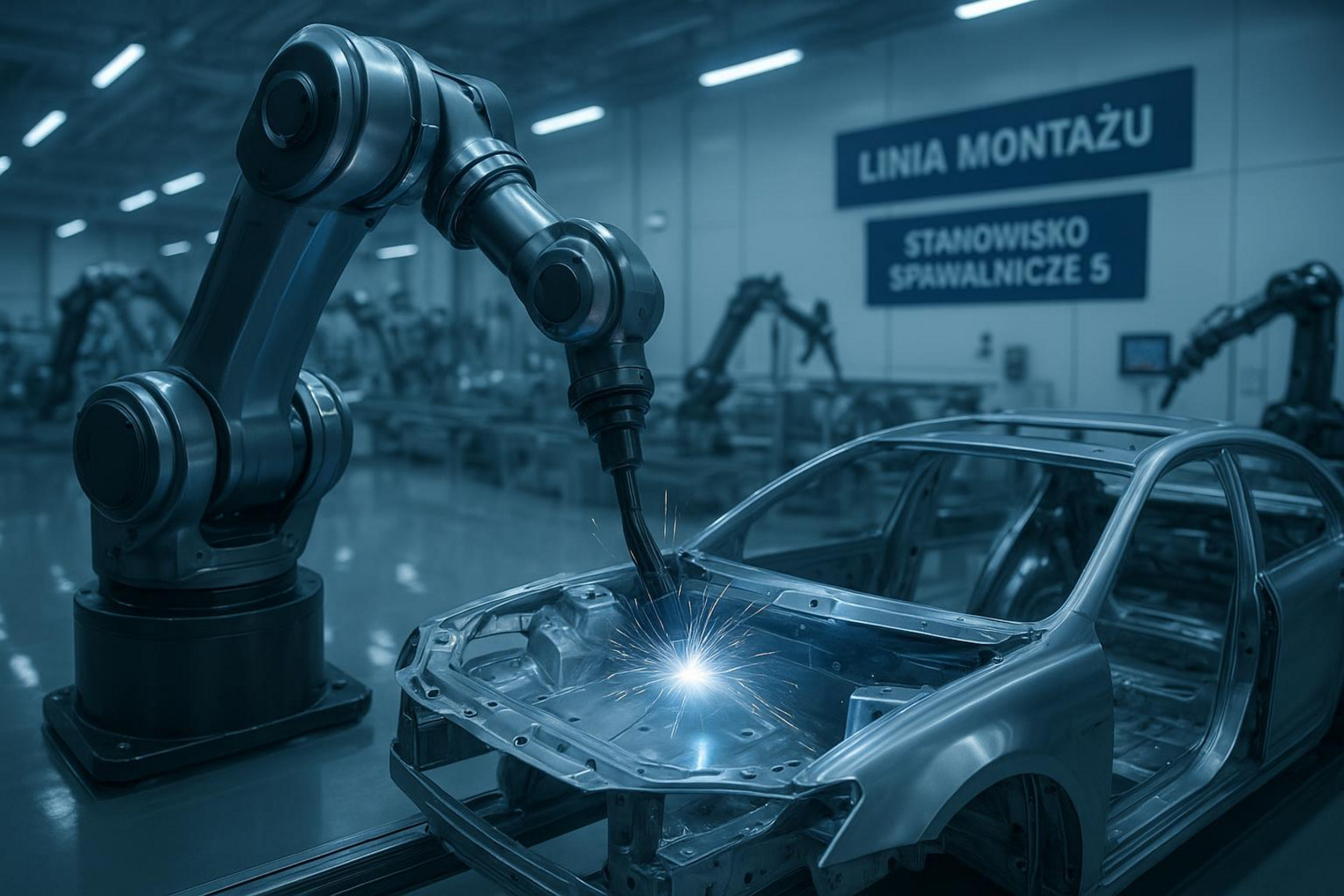

Rola automatyzacji i robotyzacji w poprawie jakości spoin

Automatyzacja daje powtarzalność. Robot spawalniczy trzyma te same parametry i ten sam tor ruchu, bez „gorszego dnia” i zmęczenia. Efekt to:

• - mniej błędów,

• - mniej wad,

• - większa wydajność.

W praktyce to np. linie do karoserii samochodowych, spawanie orbitalne rur, albo praca w impulsie/podwójnym impulsie w produkcji seryjnej.

Monitorowanie parametrów i wdrażanie systemów kontroli

Nowoczesne urządzenia (szczególnie TIG AC/DC) pozwalają regulować m.in. balans AC, puls i wiele innych ustawień. Monitorowanie parametrów w czasie rzeczywistym i zapisy procesu ułatwiają utrzymanie stałej jakości oraz szybką reakcję, gdy coś „odjedzie” od normy.

Szkolenia i kwalifikacje spawaczy: wpływ na bezpieczeństwo konstrukcji

Nawet przy robotach potrzebni są ludzie, którzy potrafią dobrać ustawienia, ocenić przygotowanie złącza i wykonać trudniejsze prace lub naprawy. Regularne szkolenia i uprawnienia spawaczy podnoszą bezpieczeństwo, bo zmniejszają liczbę błędów wynikających z niewiedzy (np. przy aluminium: tlenek i wilgoć; przy stalach specjalnych: prowadzenie „chłodniejszego” jeziorka, kontrola struktury).

Najczęstsze pytania dotyczące rozwiązywania problemów strukturalnych przez spawanie

Czy można łączyć aluminium ze stalą za pomocą spawania?

Tak, ale to trudne i zwykłe MIG/TIG zazwyczaj nie wystarczy. Główne przeszkody to:

• - duża różnica temperatur topnienia (Al ~660°C, stal ~1400-1500°C),

• - kruche związki międzymetaliczne Fe-Al,

• - różna rozszerzalność cieplna i duże naprężenia po schłodzeniu.

Stosuje się metody, które ograniczają te problemy:

• - FSW (łączenie w stanie stałym),

• - spawanie eksplozyjne,

• - warstwy pośrednie (np. nikiel, miedź),

• - lutowanie twarde,

• - CMT - mało ciepła i mniejsza ilość faz międzymetalicznych.

Jakie są najczęstsze błędy prowadzące do osłabienia spoiny?

Najczęściej problem wynika z podstawowych spraw:

• - złe przygotowanie powierzchni (tlenek na Al, rdza/zgorzelina na stali, tłuszcz, wilgoć),

• - złe parametry (za duży lub za mały prąd, zła prędkość),

• - źle dobrane spoiwo,

• - zła kontrola ciepła (odkształcenia, naprężenia, rozrost ziarna),

• - słaba osłona gazowa,

• - błędy w prowadzeniu spoiny (brak przetopu, zły kształt ściegu, krater na końcu).

W jaki sposób rozpoznać wady spoin i jak im zapobiegać?

Jak wykrywać:

• - oględziny - pęknięcia, pory, nierówności, odkształcenia,

• - NDT:

• RT - wady wewnętrzne,

• UT - pęknięcia i brak przetopu,

• PT - pęknięcia otwarte na powierzchnię,

• MT - pęknięcia powierzchniowe w stali.

Jak zapobiegać:

• - bardzo dokładne czyszczenie i odtłuszczanie,

• - dobór spoiwa i gazu do materiału,

• - dobrze ustawione parametry,

• - poprawna technika, praca symetryczna i kontrolowane chłodzenie,

• - kwalifikacje spawaczy i regularne szkolenia,

• - monitorowanie procesu i regularne badania jakości.

Wnioski

Spawanie aluminium i stali cały czas się rozwija, bo przemysł wymaga lżejszych i jednocześnie mocniejszych konstrukcji. TIG, MIG/MAG, laser, wiązka elektronów czy FSW - każda z metod rozwiązuje inne problemy: od jakości i wyglądu spoin, po ograniczanie odkształceń i łączenie trudnych materiałów.

Wraz z bardziej skomplikowanymi projektami rośnie potrzeba dobrego sprzętu i fachowców. Szkolenia, certyfikacja i kontrola jakości przekładają się bezpośrednio na bezpieczeństwo i długi czas pracy konstrukcji. Ważny jest też aspekt środowiskowy: aluminium można w pełni przetwarzać, a trwałe i dobrze pospawane elementy oznaczają mniej odpadów i rzadszą wymianę części. Spawanie to więc praktyczna technologia, która realnie wpływa na jakość, koszty i bezpieczeństwo w produkcji.
