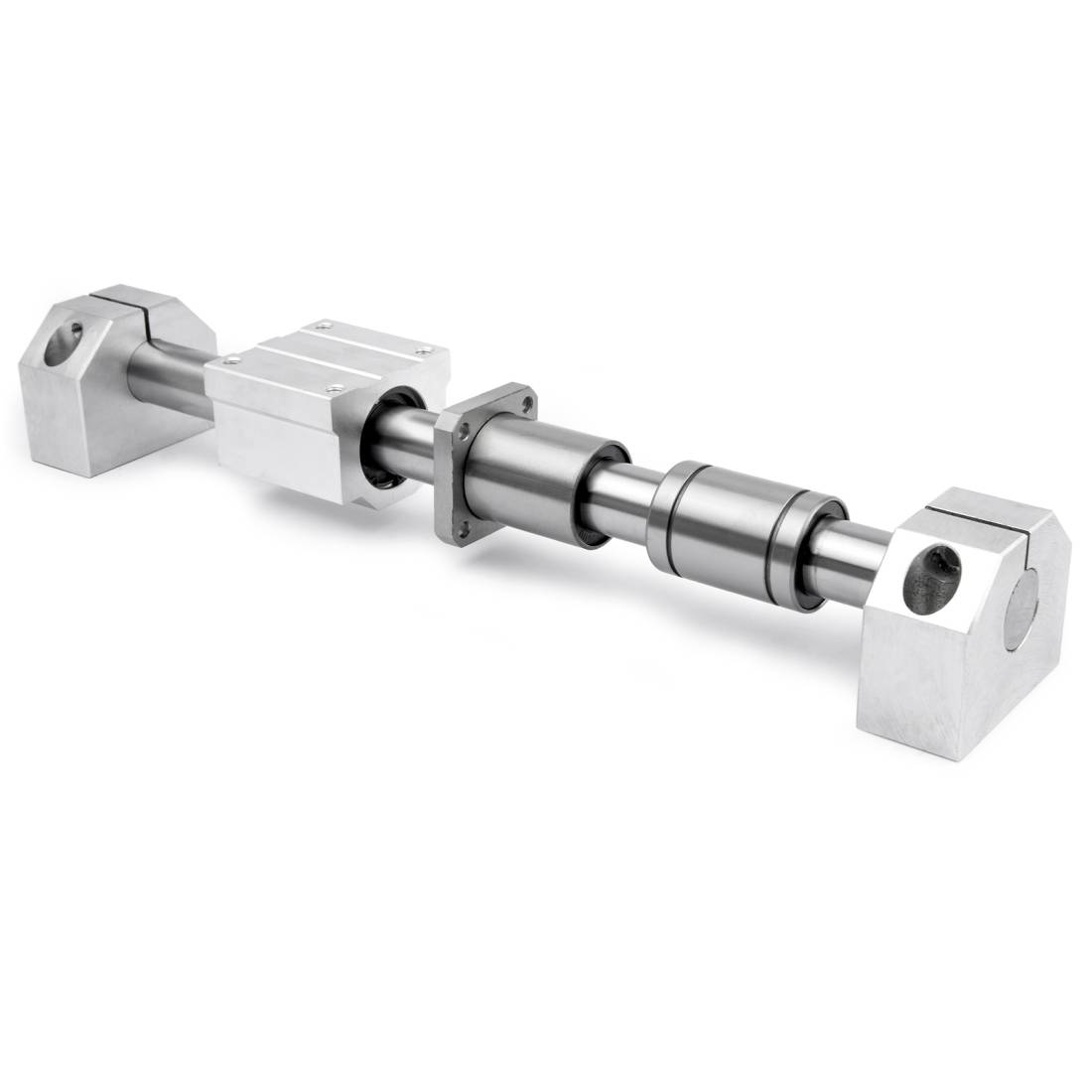

Czym jest łożysko liniowe?

Łożysko liniowe to komponent mechaniczny zaprojektowany do umożliwienia ruchu liniowego z minimalnym tarciem. Składa się z tulei, w której znajdują się elementy toczne, takie jak kulki lub rolki, poruszające się wzdłuż prowadnicy. Dzięki temu możliwe jest precyzyjne przesuwanie elementów maszyn wzdłuż jednej osi.

Budowa i zasada działania

Typowe łożysko liniowe składa się z:

• Tulei zewnętrznej – wykonanej ze stali łożyskowej lub tworzywa sztucznego.

• Elementów tocznych – kulek lub rolek, które poruszają się wzdłuż bieżni.

• Koszyka – utrzymującego elementy toczne w odpowiednim położeniu.

• Uszczelnień – chroniących wnętrze łożyska przed zanieczyszczeniami.

Działanie łożyska opiera się na zasadzie toczenia elementów tocznych między tuleją a prowadnicą, co znacząco redukuje tarcie i umożliwia płynny ruch liniowy.

Rodzaje łożysk liniowych

W zależności od konstrukcji i zastosowania, wyróżniamy kilka typów łożysk liniowych:

1. Łożyska kulkowe

Najpopularniejsze, charakteryzują się niskim tarciem i wysoką precyzją. Stosowane w maszynach CNC, drukarkach 3D i innych urządzeniach wymagających dokładnego ruchu liniowego.

2. Łożyska rolkowe

Wykorzystują rolki zamiast kulek, co zwiększa ich nośność i odporność na zużycie. Idealne do aplikacji z dużymi obciążeniami.

3. Łożyska ślizgowe

Nie zawierają elementów tocznych; ruch odbywa się poprzez ślizganie powierzchni. Cechują się prostą konstrukcją i są stosowane tam, gdzie wymagane jest ciche działanie i odporność na zanieczyszczenia.

4. Łożyska w obudowie

Dostępne w wersjach otwartych i zamkniętych, często zintegrowane z oprawami montażowymi, co ułatwia ich instalację w różnych systemach. Obudowy łożysk liniowych znajdziesz w sklepie EBMiA - https://www.ebmia.pl/547-obudowy-lozysk-liniowych

Zastosowanie łożysk liniowych

Łożyska liniowe znajdują zastosowanie w wielu dziedzinach, takich jak:

• Maszyny CNC – zapewniają precyzyjne prowadzenie narzędzi w trzech osiach, co przekłada się na dokładność obróbki.

• Drukarki 3D – umożliwiają dokładne pozycjonowanie głowicy drukującej.

• Automatyka przemysłowa – stosowane w systemach transportowych, robotach przemysłowych i liniach montażowych.

• Medycyna – wykorzystywane w urządzeniach diagnostycznych i chirurgicznych, gdzie wymagana jest wysoka precyzja ruchu.

Jak wybrać odpowiednie łożysko liniowe?

Przy wyborze łożyska liniowego należy wziąć pod uwagę:

• Obciążenie – zarówno statyczne, jak i dynamiczne.

• Prędkość ruchu – maksymalna prędkość, z jaką element ma się poruszać.

• Warunki środowiskowe – obecność kurzu, wilgoci czy agresywnych substancji chemicznych.

• Wymagana precyzja – tolerancje i dokładność pozycjonowania.

• Dostępna przestrzeń montażowa – wymiary łożyska i możliwość jego instalacji w danym miejscu.

Warto również zwrócić uwagę na dostępność wersji z uszczelnieniami oraz możliwość łatwej konserwacji i smarowania. Jaki smar do łożysk wybrać sprawdzisz na https://www.ebmia.pl/wiedza/porady/mechanika-porady/jaki-smar-do-lozysk/

Konserwacja i trwałość

Regularna konserwacja łożysk liniowych jest kluczowa dla ich długowieczności. Należy stosować odpowiednie środki smarne zalecane przez producenta oraz unikać pracy w środowiskach o wysokim zapyleniu, chyba że łożysko jest odpowiednio uszczelnione.

Podsumowanie

Łożyska liniowe są nieodzownym elementem wielu systemów mechanicznych, zapewniającym precyzyjny i płynny ruch liniowy. Ich odpowiedni dobór i konserwacja przekładają się na efektywność i niezawodność całego systemu. Dzięki różnorodności dostępnych typów, możliwe jest ich zastosowanie w szerokim zakresie aplikacji, od prostych mechanizmów po zaawansowane maszyny przemysłowe. Elementy techniki liniowej kupią Państwo w sklepie EBMiA.pl - https://www.ebmia.pl/12892-technika-liniowa
