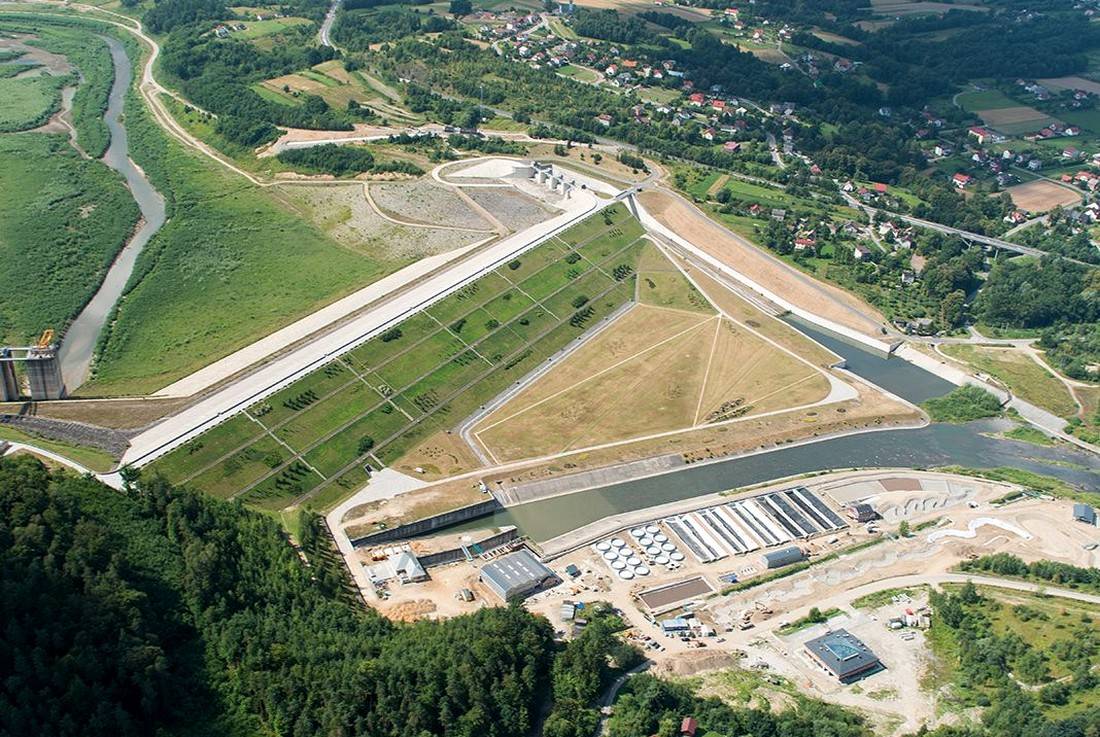

Skanska, po raz pierwszy w Polsce, wykona kompleksowe skanowanie laserowe 3D zbiornika Świnna Poręba. Dzięki wykorzystaniu techniki skaningu możliwy będzie dokładny pomiar powykonawczy całego obiektu, zarówno elementów zewnętrznych, jak i wewnętrznych.
Ideą przedsięwzięcia jest wykonanie pierwszego skanu przed zalaniem zbiornika, a następnie kolejnych, już tylko korony zapory.
- Chcemy zeskanować zewnętrzną zabudowę i wewnętrzne sztolnie oraz dno zbiornika. Będzie to ogromne wyzwanie, gdyż obszarowo jest to jeden z największych projektów w Polsce (powierzchnia ponad 1000 hektarów), które będziemy skanować – informuje Aleksander Szerner, ekspert BIM, Skanska.
– Dzięki tym pomiarom uzyskamy szczegółowy obraz terenu i obiektu przed zalaniem (dokumentację powykonawczą stanu zerowego budowli). Po zalaniu zbiornika będzie można, skanując najbardziej krytyczne miejsca, stwierdzić, jak zapora zachowuje się pod obciążeniem wody. Do tego pilotażowego skanowania Skanska wykorzysta najnowocześniejsze urządzenie skanujące - skaner laserowy 3D Riegl VZ. W ciągu najbliższych miesięcy w Skanska pojawi się także mobilny samochód skanujący.
Skanowanie laserowe 3D to metoda pomiaru, która polega na odwzorowaniu – za pomocą światła laserowego – rzeczywistego, trójwymiarowego kształtu obiektu w postaci cyfrowej. Proces ten najczęściej wykonuje się z wielu stanowisk, zależnie od geometrii obiektu.
– Prace zaczniemy 22 lipca. W przypadku Świnnej Poręby mamy do czynienia z bardzo dużym obszarem, dlatego niezbędne jest wykonanie i połączenie w całość kilkuset skanów, które wykonamy w przeciągu pięciu dni. – zaznacza Paweł Potajałło, Główny Specjalista w zespole BIM Civil Skanska.
- Dokładność skanowania wynosi około 2-3 mm. Wynikiem skaningu jest tzw. chmura punktów, posiadających współrzędne X Y Z, która może pozostać produktem finalnym lub też zostać poddana dalszym przetworzeniom za pomocą odpowiedniego oprogramowania. Wówczas powstają z niej m.in. plany, mapy, rysunki 2D (rzuty, przekroje, profile), trójwymiarowe modele terenu czy wizualizacje.
Laserowe skanowanie terenu pozwala pozyskać bardzo dokładne informacje przestrzenne, dzięki którym można wykonać szczegółowy kosztorys lub dogłębną dokumentację powykonawczą. To pozwala porównać stan rzeczywisty z dokumentacją projektową.
Tak szczegółowy pomiar nie byłby możliwy przy użyciu metod tradycyjnych. Jakie są zatem główne korzyści? - Po pierwsze, przy zastosowaniu tej metody otrzymujemy pomiar o zdecydowanie większej gęstości. Punkty w siatce ułożone są nawet co kilka, kilkanaście centymetrów. Przy metodach tradycyjnych co kilka, kilkanaście metrów, przy podobnej dokładności – podkreśla Paweł Potajałło.
– Po wtóre, efektem skanu jest pokolorowana w naturalnych barwach chmura punktów o współrzędnych X Y Z, umożliwiająca dalsze opracowania oraz wizualizacje. Otrzymany obraz wygląda prawie jak zdjęcie. Po trzecie, skaning umożliwia otrzymanie bardzo szczegółowego obrazu terenu, roślinności czy infrastruktury. W przypadku Świnnej Poręby to również obraz uzbrojenia naziemnego i nadziemnego oraz korytarzy wewnętrznych (sztolnie, galeria).
Jeszcze w tym roku planowane jest rozpoczęcie napełniania zbiornika.
info, foto: Skanska
